Power Transformer

PQ Series High-Frequency Transformer for Fast-Charging with High-Power Density

All Category

Chip Inductor

Ms. Chen

rhea@zxycoil.com

+8613554723725

Contact Now

PQ Series High-Frequency Transformer for Fast-Charging with High-Power Density

Brand Name:	ZXY
Model Number:	ZXY-PQ
MOQ:	Negotiable
Price:	Negotiable
Packaging Details:	Carton

Detail Information

Product Description

Detail Information

Place of Origin:

Shenzhen Guangdong

Certification:

RoHS、ISO9001、CE

Supply Ability:

3-4weeks

Highlight:

High-Power Density PQ Series Transformer

Fast-Charging High-Frequency Transformer

High Conversion Efficiency Power Transformer

Product Description

PQ系列新能源汽车充电桩变压器

PQ系列变压器是一款专为新能源汽车(NEV)充电桩和车载充电器(OBC)设计的高频,高功率密度解决方案.该变压器采用先进的PQ铁芯几何结构,针对20kW至240kW以上的快速充电模块进行了优化.它在有轨电车快速充电应用中表现卓越,可确保最低的温升,优异的电气隔离和高转换效率.

主要优势

超快充电核心功率:专为高功率充电模块设计,可提高能量转换效率(高达 98% 或更高),减少热量浪费,并实现更快,更节能的充电站运行.
紧凑设计,高能量密度:独特的 PQ 磁芯几何形状可在有限的空间内实现更大的电感和功率传输,从而有助于充电桩制造商实现设备的微型化和轻量化.
多重保护和稳定性:优异的抗饱和能力和电磁屏蔽性能确保在复杂的电网环境下稳定输出,不受噪声干扰,保障充电安全.
多协议兼容性:灵活适应各种拓扑结构(LLC谐振,全桥移位相等),为低压车辆和未来的高压平台车辆提供完美的兼容性.

性能特征

特征	性能特征	技术优势
核心材料	低损耗锰锌铁氧体材料	降低高频下的铁芯损耗,提高整体能源效率
频率范围	20 kHz 至 200 kHz(可定制)	可实现高频运行,从而减小变压器的尺寸和重量
功率密度	紧凑型 PQ 核心几何结构	优化充电模块内的空间利用率
工作温度	B级/H级绝缘系统(130°C - 180°C)	确保在持续满负荷运行下性能可靠.
介电强度	高隔离电压(通常为 3000VAC - 4000VAC)	在主副系统之间提供可靠的电气安全隔离
绕线技术	精密多股利兹线或铜箔	最大限度减少高频下的趋肤效应和邻近效应损耗
效率	最高可达98%(取决于设计参数)	减少能源浪费并降低制冷需求
漏感	可控低漏感	对于软开关拓扑结构(例如,LLC谐振转换器)至关重要
热管理	优化的绕组布局和铁芯设计	确保均匀散热,提高长期可靠性
可定制性	匝数比,电感和安装方式均可调节	可适应各种功率等级(20kW - 240kW+)和电路拓扑结构

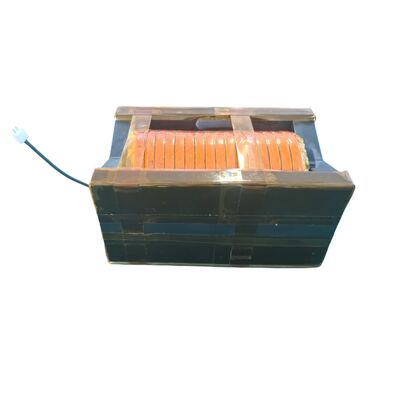

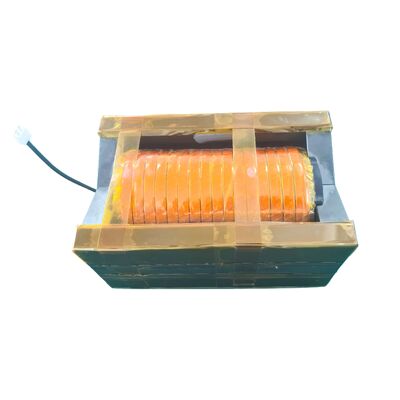

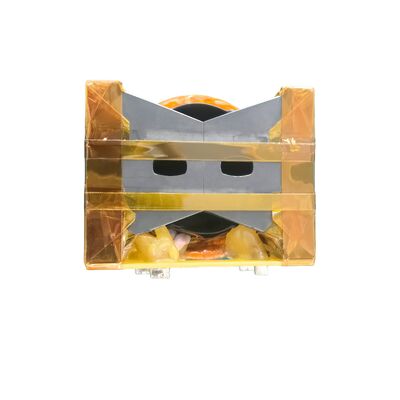

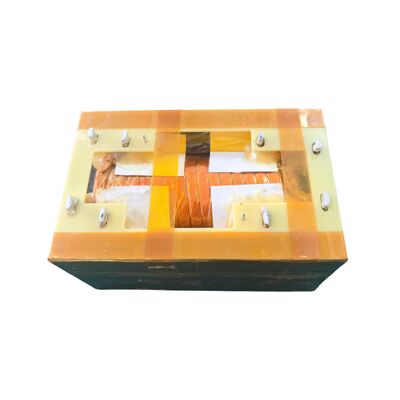

产品图片
